极高耐磨性：硬度仅次于金刚石，能有效抵抗物料冲刷和磨损。
优良耐腐蚀性：可耐受大多数酸、碱、盐等化学介质的侵蚀。
高强度和韧性：抗冲击能力较强，不易破碎。
重量轻：密度仅为钢铁的一半左右，可减轻设备负荷。
摩擦系数小：表面光滑，不易粘料，可降低输送阻力。

1. 电力行业（燃煤电厂）
这是陶瓷衬板应用最广泛的领域之一，主要用于解决煤粉和灰渣对设备的剧烈磨损。

输煤系统： 料斗、溜槽、导流板、等部位的防磨内衬。

制粉系统： 磨煤机出口风管、分离器等。

除灰系统： 除尘器灰斗、空气斜槽等。

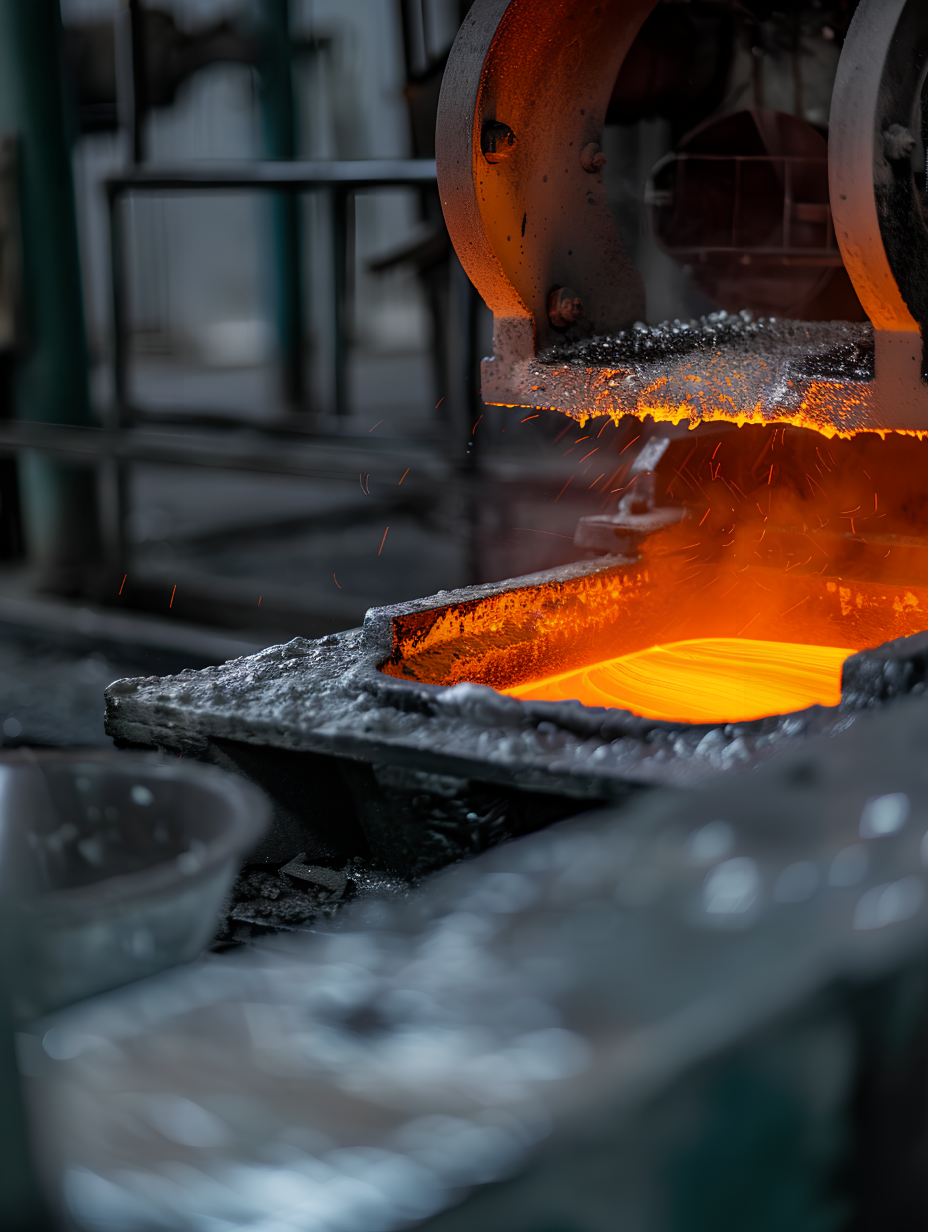

2. 钢铁冶金行业
该行业存在大量高温、高磨损的物料输送和处理环节。

原料输送与配料： 高炉原料仓、焦炭仓、振动给料机、烧结矿溜槽的内衬。

高炉系统： 煤粉喷吹系统的管道和分配器，炉顶受料斗、均压放散管。

炼钢系统： 除尘管道、烟道、氧化铁粉输送设备。

烧结与球团： 环冷机溜槽、振动筛、成品矿仓内衬。

3. 水泥建材行业
从原料到成品，整个生产过程都伴随着粉尘和颗粒物的严重磨损。

原料制备： 生料磨、水泥磨的进出口风管、选粉机、V型选粉机溜槽内衬。

熟料冷却与输送： 篦冷机至熟料库的溜子、熟料破碎机入口、熟料输送机。

煤粉制备： 煤磨系统管道、旋风分离器、煤粉仓。

4. 矿山行业
涉及矿石的开采、破碎和输送，磨损极为严重。

矿石破碎： 破碎机腔体、反击板、进料口衬板。

矿石输送： 矿仓、溜井、振动放矿机、皮带机转运站溜槽的内衬。

矿石分选： 重介质分选槽、磁选机溜槽。

5. 化工行业
主要利用其耐腐蚀和耐磨的双重特性。

物料输送： 输送具有腐蚀性和磨损性的化工原料（如催化剂、盐类、塑料颗粒）的管道、弯头、料仓内衬。

6. 港口码头与机械制造
港口装卸： 卸船机、装船机、堆取料机的料斗和溜槽衬板，用于煤炭、矿石、谷物等散料的装卸。

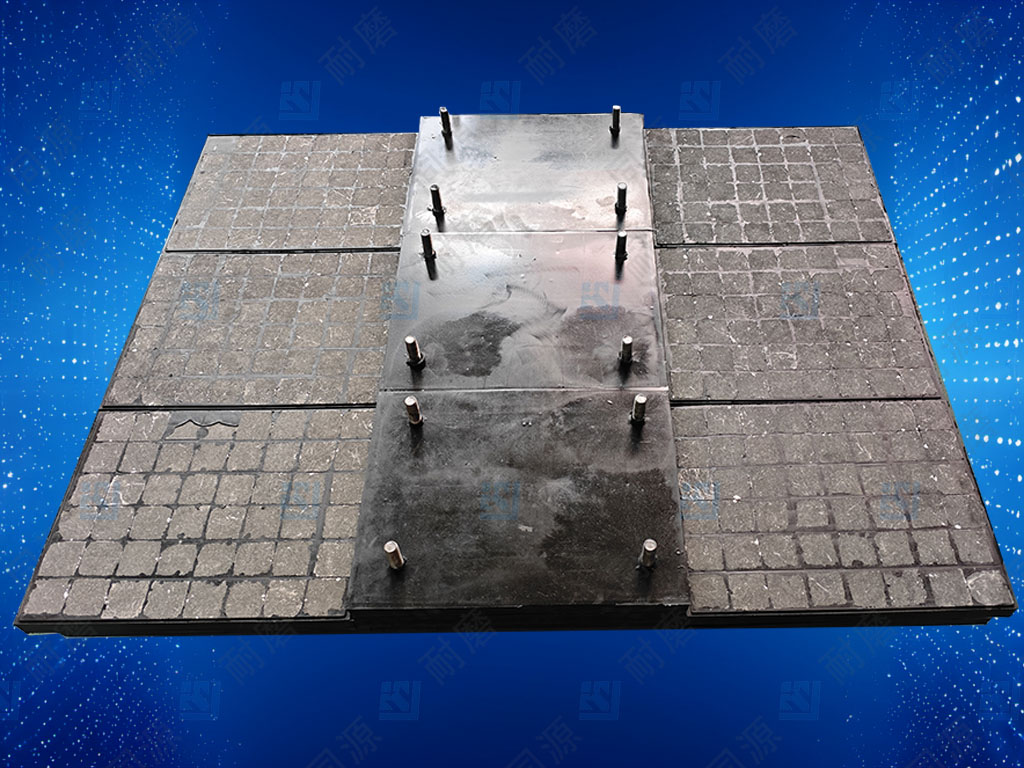

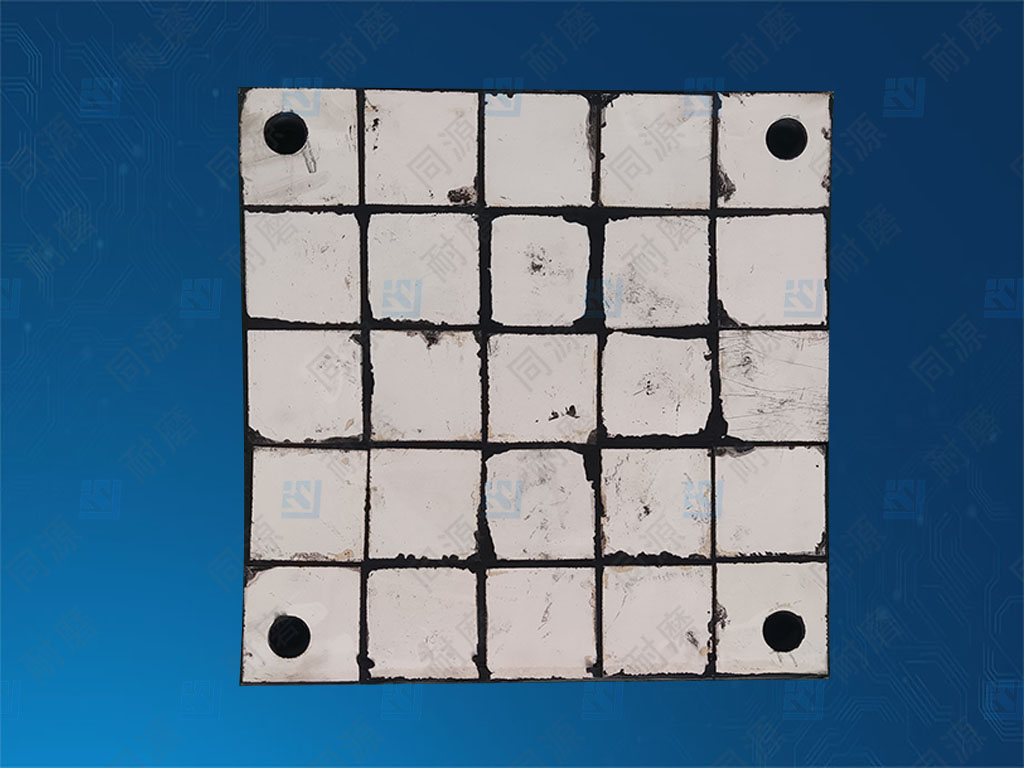

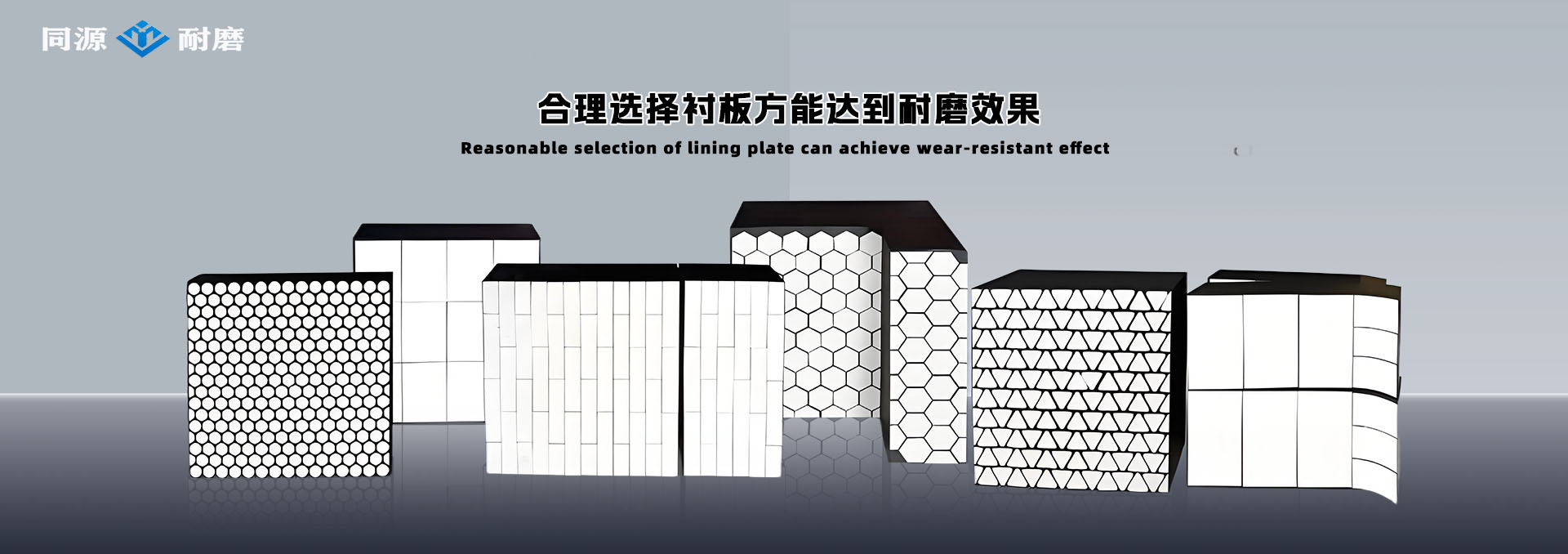

陶瓷橡胶复合衬板的核心性能特点是 “高耐磨 + 耐腐蚀 + 强缓冲 + 易安装” 的三重优势结合，完美平衡了耐磨材料的硬度与抗冲击性，适用于各类高磨损、高冲击的工业场景。
1. 核心性能特点
极致耐磨性衬板表面的陶瓷层（如氧化铝、ZTA 陶瓷）是核心耐磨部件，其硬度可达HRA 85-95以上，硬度仅次于金刚石，远超耐磨钢和不锈钢，其耐磨性能相当于锰钢的266倍，高铬锰钢的171.5倍，在同等工况下。至少延长十倍的设备使用寿命。

2. 优异抗冲击性
中间的橡胶层具备高弹性和韧性，可有效吸收物料下落或冲击时的冲击力，避免陶瓷因脆性而碎裂，同时减少设备运行时的噪音和振动。

3. 可靠附着力与密封性
通过特殊工艺将陶瓷与橡胶、橡胶与钢板（背板）牢固结合，附着力强，不易脱落。橡胶的弹性还能填补设备缝隙，防止物料漏料和粉尘溢出。

4. 轻量化与易安装
相比纯陶瓷衬板或高铬钢衬板，重量更轻，可采用螺栓固定、粘贴等多种方式安装，施工简便，能大幅缩短设备停机维护时间。

5. 耐腐蚀性与适应性
陶瓷和橡胶均具备良好的化学稳定性，可耐受酸碱、湿度等恶劣工况，适用于矿山、冶金、电力、港口等多行业的料仓、溜槽、管道等设备。

安装完成仅是第一步，科学的日常维护与定期检查是保障长期稳定运行的基石。

1. 日常巡检“望闻问切”
望：定期观察衬板表面，检查是否有异常裂纹、大面积脱落或严重磨损迹象。
闻：倾听设备运行声音，若出现异常的物料冲刷声，可能表明局部衬板已脱落。
切：在停机检修时，用小锤轻轻敲击衬板，通过声音判断是否存在空鼓、脱层。

2. 重点检查“关键部位”
迎料面：物料直接冲击的区域是磨损最严重的地方，应作为检查的重中之重。
焊缝与接口：检查焊接固定点的焊缝是否有开裂，螺栓是否松动。
设备弯头、三通等变向处：这些部位流速和冲击角度变化大，磨损加剧。

3. 及时进行“小病快修”
局部修补：发现单块或小面积衬板损坏时，应及时停机进行局部更换。清除旧胶和残板，按原安装方法修复。
避免带病运行：一小块衬板的脱落可能引发“多米诺骨牌效应”，导致周围衬板被物料冲刷而加速损坏。

4. 建立“维护档案”
记录每次安装、检查和维修的时间、位置、原因及方法。这有助于分析磨损规律，为下一次大修和备件采购提供数据支持。

一、 核心安装工艺：因地制宜，固若金汤

陶瓷衬板的安装方式多样，需根据设备工况、形状及温度等因素选择最合适的方案。

1. 粘接固定法——最常用的经济之选

• 适用场景：常温或中低温（一般＜100°C）的平面或大曲率设备表面，如料仓、溜槽、平板等。

• 工艺流程：

  • 表面处理：彻底清理基体表面，去除铁锈、油污和旧涂层，并用丙酮或酒精清洗，确保干燥、清洁、粗糙。

  • 配胶涂胶：选用专用的高强度陶瓷金属粘接剂，按比例均匀混合。采用“点涂”或“满涂”方式将胶涂在陶瓷衬板背面和设备基体上。

  • 粘贴压实：将衬板紧密贴合在基体上，用力按压并轻轻敲击，使胶层均匀饱满，排出空气。

  • 固化养护：在规定的固化时间和温度下进行养护，期间严禁移动或震动。

• 优势：施工简便，成本较低，应力分布均匀。

• 关键：表面处理是成败的核心，粘接剂的选择至关重要。

2. 焊接固定法——应对高温与强冲击

• 适用场景：高耐磨、重冲击负荷的工况，如磨煤机出口、高温风管、烧结设备等。

• 工艺流程：

  • 基体准备：在设备基体或陶瓷衬板上预先钻孔或焊接螺栓。

  • 衬板就位：将陶瓷衬板套在预先焊接好的螺栓或打好的孔位上。

  • 焊接固定：使用专用焊条将陶瓷衬板背面的螺栓帽或扣环牢固地焊接在设备基体上。

• 优势：连接强度极高，耐高温性能出色，抗冲击能力强。

• 关键：需由专业焊工操作，确保焊接质量，避免虚焊。

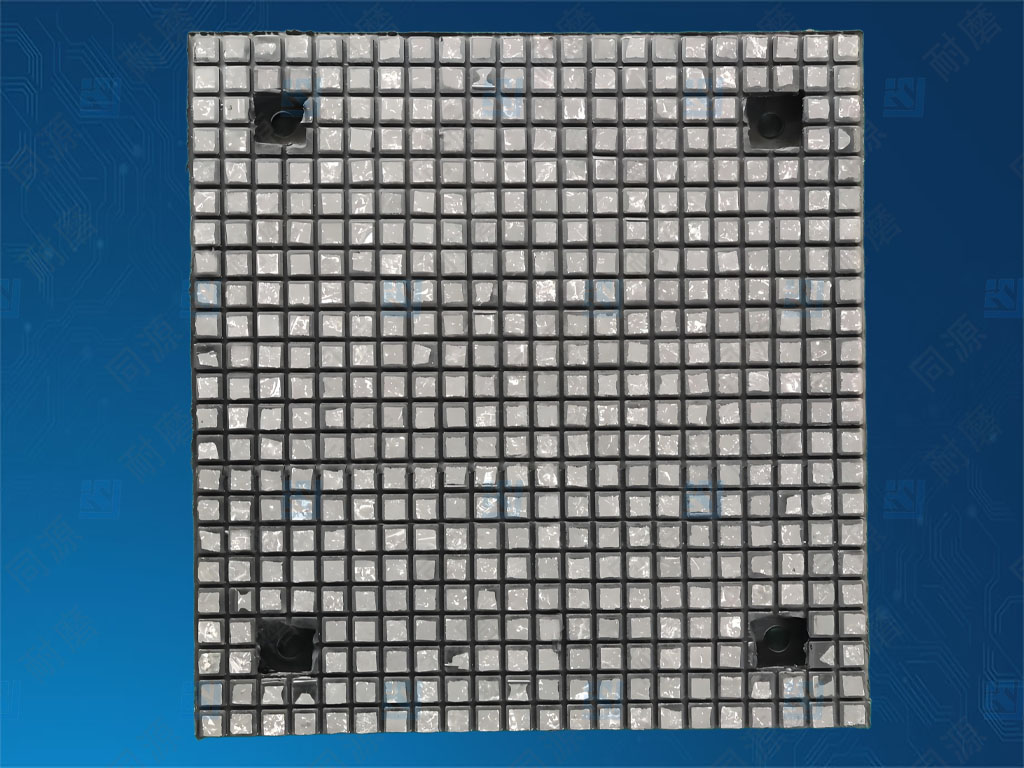

3. 镶嵌式（马赛克衬板）——复杂曲面的理想解决方案

• 适用场景：弯头、异径管、旋风分离器等形状复杂的曲面设备。

• 工艺流程：

  • 衬板就位：这种衬板由无数小块陶瓷片通过特种橡胶或纤维背衬连接成柔性“毯子”。

  • 固定安装：可直接通过压条、螺栓或直接粘接的方式固定在设备上，能轻松贴合各种复杂曲面。

• 优势：安装灵活便捷，无安装死角，抗冲击和抗热震性能好。

• 关键：安装时需确保衬板与基体紧密贴合，避免存在空隙。

安装通用黄金法则：

• 合理排版：安装前应进行预排版，错缝粘贴，如同砌墙，避免通缝，以分散应力。

• 间隙控制：板与板之间留出0.5-1cm的间隙，以应对热胀冷缩。

二、 科学维护指南：防微杜渐，长治久安

安装完成仅是第一步，科学的日常维护与定期检查是保障长期稳定运行的基石。

1. 日常巡检“望闻问切”

• 望：定期观察衬板表面，检查是否有异常裂纹、大面积脱落或严重磨损迹象。

• 闻：倾听设备运行声音，若出现异常的物料冲刷声，可能表明局部衬板已脱落。

• 切：在停机检修时，用小锤轻轻敲击衬板，通过声音判断是否存在空鼓、脱层。

2. 重点检查“关键部位”

• 迎料面：物料直接冲击的区域是磨损最严重的地方，应作为检查的重中之重。

• 焊缝与接口：检查焊接固定点的焊缝是否有开裂，螺栓是否松动。

• 设备弯头、三通等变向处：这些部位流速和冲击角度变化大，磨损加剧。

3. 及时进行“小病快修”

• 局部修补：发现单块或小面积衬板损坏时，应及时停机进行局部更换。清除旧胶和残板，按原安装方法修复。

• 避免带病运行：一小块衬板的脱落可能引发“多米诺骨牌效应”，导致周围衬板被物料冲刷而加速损坏。

4. 建立“维护档案”

• 记录每次安装、检查和维修的时间、位置、原因及方法。这有助于分析磨损规律，为下一次大修和备件采购提供数据支持。

1. 大型工程机械与矿山设备

这是大型尼龙防尘圈最主要、最苛刻的应用领域。

• 大型矿山挖掘机（如利勃海尔R 9800，卡特彼勒6090）：其铲斗油缸、斗杆油缸的尺寸巨大，防尘圈尺寸相应巨大。

• 超大型液压支架：在煤矿综采工作面，支护顶板的液压支架立柱，缸径巨大，需要大型防尘圈来抵御井下高粉尘、高湿度的环境。

• 大型矿用自卸卡车（如别拉斯、小松930E）：举升车厢的巨大举升油缸，在矿区颠簸、多尘的道路上工作，防尘圈至关重要。

• 隧道掘进机（盾构机）：其主推进油缸组和刀盘盾构油缸，在泥水、渣土的恶劣环境下工作，防尘圈的可靠性直接关系到掘进效率。

2. 大型水利水电与闸门启闭设备

• 巨型水闸/船闸启闭机液压缸：如三峡大坝船闸的启闭机液压缸，尺寸巨大，且长期暴露在室外，需要防尘圈具备优异的耐候性和耐久性。

• 大型液压坝：控制坝面升降的液压缸，长期浸泡或暴露在水中，需要防尘圈有效防止泥沙侵入。

3. 重型冶金设备

• 轧钢机压下装置液压缸：在高温、充满氧化铁皮的环境中工作，防尘圈需耐高温并有效刮除硬质颗粒。

• 炼钢炉倾动机构液压缸：承受高温和重载，工况极端。

4. 船舶与海洋工程

• 船舶舵机液压缸：大型船舶的舵机力量巨大，液压缸防尘圈需要抵抗海洋盐雾腐蚀。

• 海洋平台升降系统液压缸：如自升式钻井平台的桩腿升降液压缸，暴露在恶劣海洋环境中。

• 船闸、浮坞的同步升降液压系统。

5. 特殊装备与重型车辆

• 大型军用装备：如坦克、装甲车的悬挂和炮塔液压系统。

• 特种运输车：如运载火箭、桥梁模块的重型液压平板车（SPMT）的液压悬挂系统。

一、核心性能优势（为什么用尼龙滑块）

• 自润滑与低摩擦：尼龙本身具有较低的摩擦系数，能在无油或少油润滑的条件下工作，减少维护。

• 耐磨性强：能承受频繁的滑动和振动，使用寿命长。

• 重量轻：密度仅为金属的1/7左右，能有效降低设备运动部件的惯性。

• 抗冲击与吸震：能有效吸收振动和噪音，使设备运行更平稳、安静。

• 耐腐蚀：对大多数化学物质，如碱、醇、油脂等有较好的抵抗力。

• 安装简便：易于机械加工成各种形状，且成本较低。

二、主要适用的设备类别

1. 物料搬运与输送设备

这是尼龙滑块应用最广泛的领域之一。

• 皮带输送机：用作导料槽滑块或清扫器滑块，保护输送带免受磨损，并有效刮除粘附的物料。

• 链式输送机：在导轨中作为滑动块，减少链条与导轨之间的金属摩擦，降低噪音和磨损。

• 叉车：用于门架上的滑动垫块，使货叉升降更平稳。

• 提升机/堆垛机：在导轨系统中作为导向滑块。

2. 工程机械与重型装备

• 挖掘机：广泛应用于挖斗、铲斗等连接部位的轴套和衬套，减少销轴的磨损。

• 推土机/装载机：用于铲刀、履带等部位的滑动支撑点。

• 起重机：在伸缩臂的滑动机构中充当衬垫，保证伸缩顺畅。

3. 自动化生产线与工业机器人

• 线性模组：在精度要求不极高的场合，可作为轻载滑台或限位块使用。

• 流水线工作台：用于夹具、定位机构的滑动部分。

• 机器人末端执行器：作为缓冲或滑动部件，避免与工件发生硬碰撞。

4. 机械加工设备

• 数控机床（CNC）：用于刀库门、防护罩等辅助机构的滑动导向。

• 冲压设备：作为模具导柱的衬套，或送料机构的滑动部件。

5. 轨道交通与车辆

• 火车/地铁车门：在车门滑道中广泛应用，确保开关门平稳、安静。

• 汽车天窗：作为天窗玻璃滑动的支撑块。

• 座椅调节机构：用于座椅前后移动的滑轨中。

6. 仓储物流设备

• 货架系统：在密集架、移动式货架的底盘导轨上使用，使货架移动轻便。

• 分拣机：在滑槽、分流板等部位作为耐磨衬板。

7. 其他常见设备

• 健身器材：如健身器械的座椅滑轨、配重块导向装置。

• 门窗五金：重型推拉门、窗的滑轮和滑块。

• 农业机械：如收割机、播种机等需要滑动和减摩的部位。
